塑料改性造粒机_塑料改性造粒机设备_佳德塑机

塑料改性造粒机概述
塑料改性造粒机是将通用塑料（如PE、PP）或工程塑料（如PA、PC）通过物理或化学方法改性（如增强、增韧、阻燃、填充），并通过挤出、冷却、切粒等工艺制成均匀颗粒的关键设备。其核心功能是实现物料的高效混炼、均匀塑化与精准成型，为塑料制品提供高性能原料，广泛应用于汽车、电子、家电、建筑等领域。

塑料改性造粒机核心特点

高精度螺杆与混炼元件：螺杆采用38CrMoAlA氮化处理（硬度HRC65-70，表面镀硬铬），具备高耐磨、抗腐蚀性能；螺杆元件（如输送块、混炼块、捏合块）采用积木式组合，可根据改性配方（如玻纤含量、阻燃剂类型）调整，实现物料的输送、塑化、剪切、分散、均化等多重功能，确保改性剂均匀分散（分散度CV≤3%）。

精准温控系统：料筒采用多区独立控温（通常5-8区），通过PID算法结合红外测温反馈，实时调节加热功率，温度波动≤1℃。针对不同工程塑料的熔融特性（如PA66需280-300℃、PC需300-320℃），精准控制熔体温度，避免热降解（如PC黄变指数降低40%）。

高效混炼与分散能力：双螺杆的啮合区形成“自洁区”（螺棱旋转时相互刮擦），防止物料残留；通过高剪切力（剪切速率可达1000-5000 s⁻¹）将玻纤、碳纤维、阻燃剂（如氢氧化铝）等改性剂均匀分散在聚合物基体中，避免团聚，保证改性效果（如玻纤增强PA66的拉伸强度提升15%-20%）。

自动化与连续化生产：配备失重秤喂料系统（精度≤0.5%），实时监测并控制原料与改性剂的配比，确保配方一致性；挤出、冷却、切粒等环节采用PLC+触摸屏控制，实现自动化运行（减少人工干预，降低误差）；产量大（如双螺杆改性造粒机产量可达200-800kg/h），适合规模化生产。

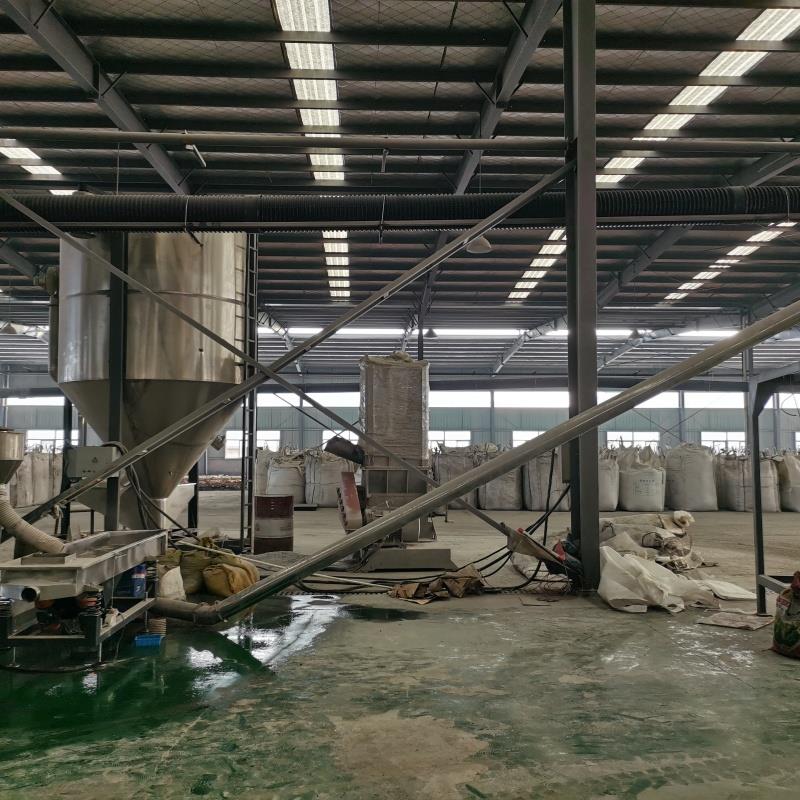

塑料改性造粒机关键工艺流程

原料预处理：将回收塑料（如PET瓶片、PE薄膜）或原料（如PA66树脂）进行分拣（去除金属、石子、标签等杂质，可采用碟片分选机、金属探测器）、干燥（热风循环干燥机，温度60-120℃，时间2-4小时，水分含量≤0.1%），防止杂质损伤设备或导致水解（如PET水解会产生气泡）。

混炼与挤出：预处理后的物料通过失重秤喂料机均匀输送至双螺杆挤出机，螺杆旋转产生的剪切力与机身加热（电阻加热或电磁感应加热）使物料充分熔融（温度控制在240-320℃，根据材料调整）；同时，通过加料口添加改性剂（如玻纤、阻燃剂、色粉），螺杆的混炼元件将其均匀分散在熔体中；熔体通过换网器（液压换网器，快速更换过滤网）过滤杂质，确保熔体均匀。

冷却与切粒：挤出的熔融物料通过模头（衣架型模头，间隙均匀）挤出成连续条状（直径2-10mm）；随后进入冷却水槽（水温10-30℃）或风冷系统（风机吹冷风），快速降温至40℃以下，使物料固化；最后通过旋转式切刀或水下切粒机（适用于高产量）切成均匀颗粒（粒径2-5mm）。

后处理与包装：切粒后的颗粒进入振动筛（筛网孔径根据产品要求调整，如2-5mm），去除连粒（两个及以上颗粒粘连）、粉末（粒径＜0.1mm）、过大颗粒（粒径＞5mm）；部分产品需通过旋风分离器（分离效率≥95%）去除细粉；最后用PE膜+纸箱或吨袋包装，标注产品规格（如粒径、熔体指数、批次号、生产日期），存放在干燥通风的仓库（温度20-30℃，湿度≤60%）。
